1. 产品概述

1.1 产品名称与产品型号

产品名称：蓝牙超声波水表

1.2 基本组成

管段、换能器、反射片、内壳体、上壳体、下壳体、计量显示主板、蓝牙模块、执行器、电池组、合格证、说明书、包装箱。

1.3 外形尺寸

1. 蓝牙超声波水表：

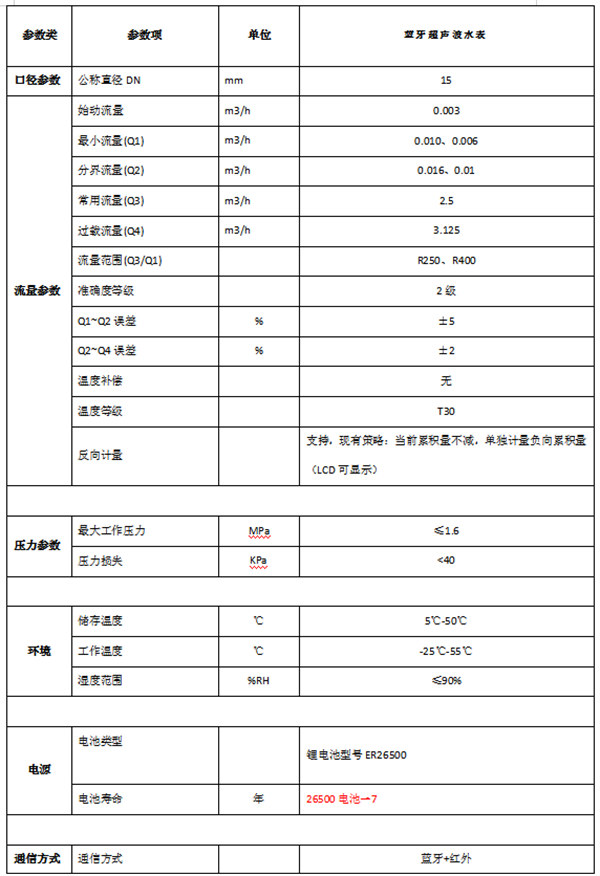

1.1 计量指标

水表：

1. 产品功能需求

1.1 按键

（1）蓝牙超声波水表

按键形式：磁敏按键，触摸按键（选配）

按键种类：

短按键、长按键。短按键（大于50ms小于1s）；

长按键（大于1s小于4s）。

按键功能：

1.短按键LCD二级菜单（Bn）切换；

2.长按键LCD一级菜单（An）切换；

3.长按键LCD的瞬时流量界面长按进入A4检定模式；

4.长按键LCD检定模式的瞬时流量界面长按进入退出检定模式（每次长按键需释放按键后再次长按才再次响应长按键）。

按键防护：长按大于60s时判断为异常按键，异常按键下在非检定界面返回常显界面，在检定模式下不响应异常按键；触摸按键每天响应次数50次，超过50次当天关闭触摸按键，每天0点重置按键次数。

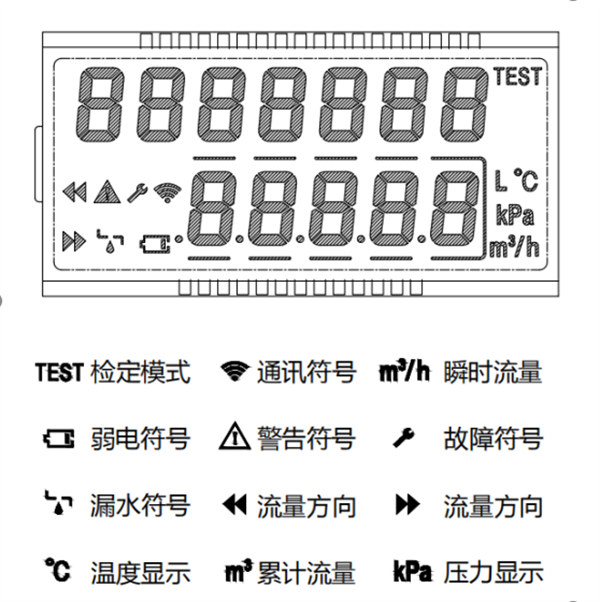

1.2 LCD显示

1.1 通讯方式

蓝牙通讯，38K载波调制的红外通信。

1.2 通信流程

蓝牙超声波水表通过蓝牙模块和微信小程序进行交互，并通过手机4G/5G网络将数据上传到营收平台。也可通过小程序接受营收平台下发的指令。

1.3 欠费关阀

剩余量为0时，水表自动关阀。用户可通过微信小程序或到营业厅进行缴费充值，充值后使用微信小程序将购买量同步到水表中。剩余量大于0时，水表开阀。

1.4 手机缴费

用户可通过微信小程序，连接水表蓝牙，进行缴费充值，并将购买量同步到水表中。可在小程序中查看缴费记录。

1.5 透支水量

水表可设置透支水量，例如，设置透支水量为3方，当剩余水量低于-3方时，水表关阀。下次买水时，会扣除已用的3方水。

1.6 数据安全

（1）表计计采用写保护，写入程序后无法读出；

（2）通讯规约采用AES-128加密，ECB方式，密钥长度16字节。

1.7 程序升级

可通过远距离红外或蓝牙升级水表程序。
